可曲挠橡胶接头

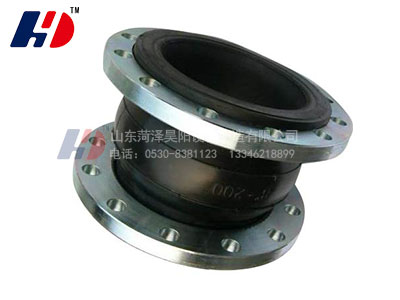

XSQ-A型单球体橡胶伸缩器       XSQ-A型橡胶伸缩器又称可曲挠橡胶接头,避震喉。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。橡胶伸缩器体积小,重量轻,可大幅度降低管道系统的震动和噪声,可从根本上解决各类管路的接口位移、轴向伸缩及不同心度等问题。根据所通介质不同,可制成耐酸、耐碱、耐腐蚀、耐油、耐热等多个品种,适应多种介质和环境。橡胶伸

  • 型号: XSQ-A 橡胶单球体伸缩器
  • 品牌: 昊阳

XSQ-A型单球体橡胶伸缩器

       XSQ-A型橡胶伸缩器又称可曲挠橡胶接头,避震喉。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。橡胶伸缩器体积小,重量轻,可大幅度降低管道系统的震动和噪声,可从根本上解决各类管路的接口位移、轴向伸缩及不同心度等问题。根据所通介质不同,可制成耐酸、耐碱、耐腐蚀、耐油、耐热等多个品种,适应多种介质和环境。橡胶伸缩器在管道—般连接中或在有位移要求的管线线路中使用时,能起到限定位移量的作用。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好等特点。

单球体橡胶伸缩器技术参数:

型号              项目

工作压力      MPa

0.6

1.0

1.6

2.0

破裂压力      MPa

2.0

2.5

3.0

5.0

真空度        KPa

38

53.3

86.7

100

适用温度      (℃)

普通型-15℃~115℃,耐高温型可达-30℃~250

适用介质

空气、压缩空气、水、海水、热水、油、酸碱化学物质等

所用材质

主体

锦纶帘布层、钢丝加固环、内外胶层、钢丝编织网

法兰

松套碳钢法兰,表面可镀锌、镀铬、喷塑等

主体材质

丁腈橡胶、天然橡胶、氟橡胶、氯丁橡胶、石墨盘根等

单球体橡胶伸缩器规格参数表:

公称通径

长度L

轴向位移

周向位移

偏转角度(a1+a2

公称通径

长度L

轴向位移

周向位移

偏转角度

a1+a2

伸长

压缩

伸长

压缩

50

105

7

10

10

15°

600

260

16

25

22

15°

65

115

7

13

11

15°

700

320

16

25

22

15°

80

135

8

15

12

15°

800

340

16

25

22

15°

100

150

10

19

13

15°

900

370

16

25

22

15°

125

165

12

19

13

15°

1000

400

18

26

24

15°

150

180

12

20

14

15°

1200

420

18

26

24

15°

200

210

16

25

22

15°

1400

450

20

28

26

15°

250

230

16

25

22

15°

1500

500

20

28

26

15°

300

245

16

25

22

15°

1600

500

25

35

30

15°

350

255

16

25

22

15°

1800

510

25

35

30

10°

400

255

16

25

22

15°

2000

555

25

35

30

10°

450

255

16

25

22

15°

2200

585

25

35

30

10°

500

255

16

25

22

15°

2400

615

25

35

30

10°
