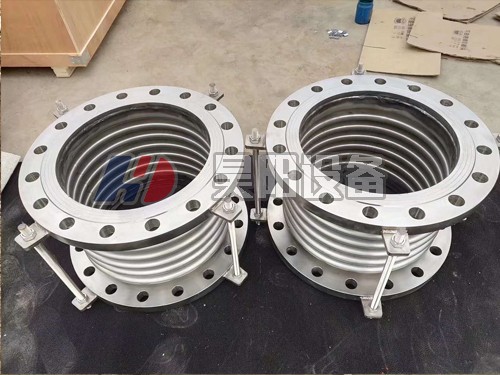

黑龙江波纹补偿器安装图例
1、 补偿器属于特种管道元件,安装复杂而且要求严格,需要计算管道推力和注固定支架的受力,因此不能擅自安装,否者会酿成事故。因此安装有设计部门提供的管线施工图和管道支架详细配置,并参考补偿器安装说明书要求进行。
2 、安装补偿器的管道恰当的加以导向和固定才能使补偿器发挥作用,因此导向和固定支架的设置严格按设计部门有关技术资料进行。
3 、补偿器用的波纹管是用薄壁不锈钢板成型的,因此在运输、吊装要注意不要敲击、划伤、引弧、飞溅等原因使波纹管损坏。
4 、安装前应波纹管及管道内异物,保证波纹管正常运动。
5 、对有流向要求的补偿器应按介质流向箭头的要求进行安装。
6 、为了使波纹管处于良好的工作状态,安装时不能用补偿器的变形,包括轴向、横向、扭转等来调正管系位置安装误差。
7 、在系统运行前小拉杆一般厂家不建议拆除,而是在试压完毕后,按补偿量松下内螺母。
8、购买时不要仅凭型号或代号,要向厂家提供数据,由厂家设计生产,方可保证使用寿命或质量。
